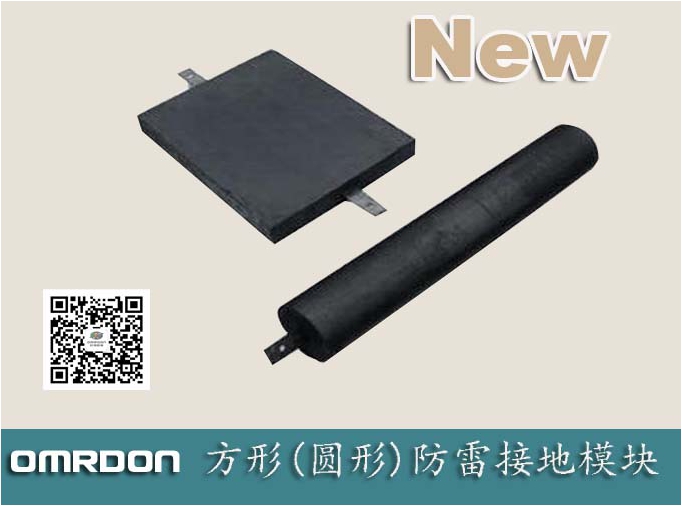

方形防雷接地模塊 圓形防雷接地模塊 機房接地簡易模塊-
低電阻接地模塊簡介
接地模塊，是歐姆雷盾科技引進國外先的技術，采用獨特的物理配方，加入了超高目導電材料，以及吸水劑，凝固劑，緩解型親水離子劑等材料。產品經過粉碎-攪拌-水化-高壓成型-保養等多道工序，成品具有高吸水性、低電阻、高強度的特點。產品適用于各種條件下的接地工程，接地效率高，是新一代接地產品。
接地模塊特點
▲ 超強的吸水保濕能力，可適應極其惡劣的干旱環境，接地效果穩定，不受季節影響
▲ 采用100T液壓系統加工，抗壓力強，適合長途運輸
▲ 采用非金屬導電材料，耐腐蝕，高溫，適合各種酸堿條件，壽命是普通材料數十倍以上
▲ 所有材料成分均無毒無污染，不會對周圍的環境造成污染
▲ 表面采用特殊紋理，使接地面積大于普通接地材料，降阻效果更加明顯
▲ 產品經過國家權威部門的認證
接地模塊型號命名
OML-MK/F-I 方型普通型，500х400х60mm
OML-MK/F-II 方型加強型，500х400х60mm
OML-MK/Y-15/1000 圓柱形，直徑150mm，長度1000mm
OML-MK/Y-12/800 圓柱形，直徑D=120mm，長度800mm
接地模塊參數
型號 Type | OML-MK/F | OML-MK/Y |
尺寸 Size | 500*400*60(mm) | 500*400*60(mm) |
重量 Weight | 20（Kg）±5% | 20（Kg）±5% |
表面電阻率 ρs | ≤1Ω·m | ≤4Ω·m |
內部電阻率 ρ | ≤0.8Ω·m | ≤2Ω·m |
抗壓強度 P | >63Kpa | >63Kpa |
沖擊電流 Imax | ≤300KA | ≤300KA |
工頻電阻 Ri | ≤5 | ≤8 |
接地模塊計算公式
單個接地模塊接地電阻值：Rj=0.068*ρ
并聯后總接地電阻：R=Rj/nη
式中：ρ→土壤電阻率(Ω·m)
a ，b→模塊的長與寬
Rj→單個模塊接地電阻（Ω）
R→總接地電阻（Ω）
N→接地模塊個數
模塊調整系數，一般取值為0.6~0.8
附表:多個模塊組成地網利用系數η
模塊數量n | 利用系數η |
4 | 0.76-0.80 |
6 | 0.71-0.75 |
10 | 0.66-0.71 |
20 | 0.61-0.66 |
40 | 0.55-0.61 |
60-100 | 0.49-0.58 |
用量參考表
(參考表格一:不配合降阻劑,直接使用接地模塊,室溫環境,土壤含水率為15%)
設計型號 | 要求電阻(Ω) 安裝數（塊） 量 | 土壤電阻率（ρ.m） | ||||||
100 | 200 | 300 | 500 | 800 | 1000 | 1500 | ||
OML-MK/F-I | 30 | 1 | 2 | 2 | 3 | 5 | 6 | 10 |
14 | 2 | 3 | 4 | 6 | 10 | 16 | 22 | |
10 | 2 | 4 | 5 | 9 | 18 | 21 | 31 | |
8 | 2 | 4 | 7 | 14 | 21 | 26 | 39 | |
5 | 4 | 7 | 13 | 26 | 33 | 43 | 65 | |
4 | 4 | 9 | 17 | 26 | 43 | 54 | 81 | |
2 | 11 | 21 | 31 | 54 | 86 | 107 | 161 | |
1 | 21 | 43 | 64 | 107 | 171 | 220 | 320 | |
(參考表示二:配合普通降阻劑,每塊配一包,土壤含水率為15%,環境溫度為室溫)
設計型號 | 安裝數量（塊） 要求電阻(Ω) | 土壤電阻率（ρ?m） | ||||||
100 | 200 | 300 | 500 | 800 | 1000 | 1500 | ||
OML-MK/F-I | 30 | 1 | 2 | 2 | 2 | 4 | 4 | 7 |
14 | 2 | 2 | 3 | 5 | 8, | 10 | 18 | |
10 | 2 | 3 | 4 | 7 | 14 | 17 | 24 | |
8 | 2 | 3 | 5 | 9 | 17 | 21 | 30 | |
5 | 3 | 6 | 9 | 17 | 25 | 32 | 50 | |
4 | 4 | 7 | 13 | 21 | 32 | 42 | 62 | |
2 | 7 | 17 | 24 | 40 | 66 | 83 | 124 | |
1 | 17 | 32 | 50 | 83 | 133 | 165 | - | |
注：以上用量，需要配合本公司的降阻劑使用（具體請咨詢我司工程師），并且需要根據施工現場的實際情況，進行調整。表格僅為參考用量，請根據公式及考慮不同因素進行計算。
P（特效加強）系列型號 | ||
型號 | 尺寸 | 重量 |
OML-MK/FP | 長寬厚：500*400*60 | =20 |
OML-MK/Y12P | 直徑:120；長度:800 | =20 |
OML-MK/Y15P | 直徑:150；長度:1000 | =30 |
N（長效常規）系列型號 | ||
型號 | 尺寸 | 重量 |
OML-MK/FP | 長寬厚：500*400*60 | =20 |
OML-MK/Y12P | 直徑:120；長度:800 | =20 |
OML-MK/Y15P | 直徑:150；長度:1000 | =30 |
